Staðlað lyklaður Series B LH-FGG/EGG
Einkennandi eiginleiki þessara tengisería er lyklakerfi sem leyfir meiri snertiþéttleika og kemur í veg fyrir allar villur í röðun. Hinir ýmsu lyklavalkostir koma í veg fyrir óæskilega krosspörun á annars svipuðum tengjum. Það er líka hægt að nota krimptengiliði til að draga úr samsetningartíma kapalsins. Þessar tengiraðir, innihalda 0B til 5B svið, sem og 00 fjölpóla og 2G (styttri útgáfu af 2B seríunni), sumar lofttæmisþéttar gerðir eru einnig fáanlegar.
Fyrir forrit sem krefjast skjótrar og öruggrar Push-Pull læsingar, býður B Series JH-EGG sveigjanlegt, gagnlegt, öflugt og áreiðanlegt hringlaga fjölpólateng.
Sjálflæsandi kerfið gerir kleift að tengja tengið með því einfaldlega að ýta klónni í ás inn í innstunguna.
Þegar tengingin er vel læst er ekki hægt að rjúfa tenginguna með því að toga í snúruna eða annan íhluta annan en ytri losunarhylki.
Sem gerir það að kjörnum vali fyrir hálfleiðara framleiðslu og prófunarferli, próf og mælingar, tækjabúnað, lækningatæki, rannsóknir og hljóð-/myndbandaforrit.
AÐALATRIÐI:
B röð tengi veita eftirfarandi helstu eiginleika:
– öryggi Push-Pull sjálflæsingarkerfisins – fjölpóla gerðir 2 til 64 tengiliðir
- lóðmálmur, krampa- eða prenttengi (beinn eða olnbogi) - hár pakkningsþéttleiki til að spara pláss
– 360 gráðu skimun fyrir fulla EMC vörn. - lyklakerfi («G» lyklastaðall)
– Margir lykilmöguleikar til að koma í veg fyrir krosspörun svipuð tengjum fyrir samstillingu tengis
Hluti hluti sem sýnir innri íhluti
| NEI. |
Föst innstunga |
Bein stinga |
| 1. |
ytri skel |
ytri skel |
|
2. |
jarðtengdar kóróna |
lás ermi |
| 3. |
festihringur |
kragahneta |
|
4. |
sexhyrnd hneta |
klofið innleggsburðarefni |
| 5. |
læsandi þvottavél |
Einangrun |
| 6. |
Einangrun |
karlkyns samband |
| 7. |
kvenkyns samband |
kraga |
Tæknilegir eiginleikar
Vélræn og loftslagsleg
Eiginleikar Gildi Standard
Endurance >5000 lotur IEC 60512-5 próf 9a
Raki allt að 95 prósent við 60 gráður C
Hitastig - 55 gráður C, plús 250 gráður C
Viðnám gegn titringi 10-2000 Hz, 15 g IEC 60512-4 próf 6d
Höggþol Höggþol IEC 60512-4 próf 6c
Saltúða tæringarpróf > 144 klst. IEC 60512-6 próf 11f
Verndarvísitala (samkvæmt) IP50 IEC 60529
Loftslagsflokkur 55/175/21 IEC 60068-1
Rafmagns
Eiginleikar Gildi Standard
Skjöldun at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Hinar ýmsu prófanir hafa verið gerðar með JH-FGG og JH-EGG tengipörum, með krómhúðuðu koparskel og PEEK einangrunarefni.
JH-EGG B Series kvenkyns föst innstunga

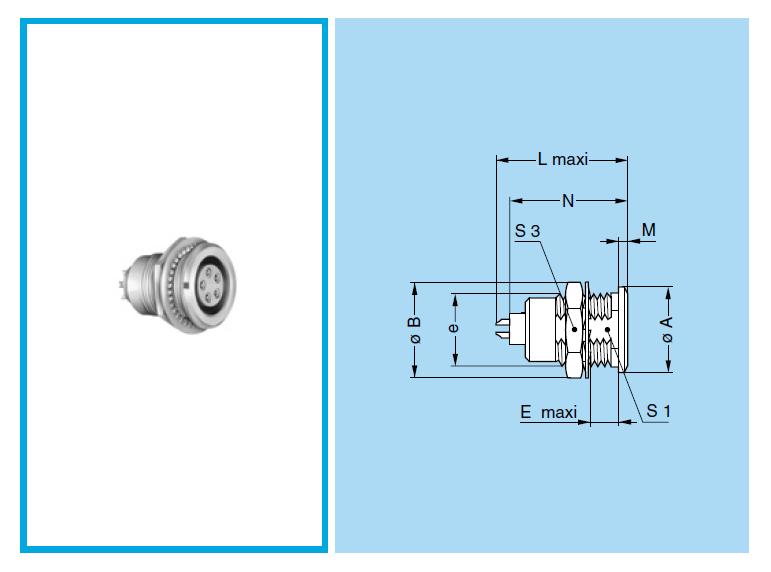

JH-EGG Föst innstunga, hnetafesting, lykill (G) eða lyklar (A…M og R)
| Tilvísun | Mál (mm) | |||||||||
| Fyrirmynd | Röð | A | B | e | E | L | M | N | S1 | S3 |
| JH-EGG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EGG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EGG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EGG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EGG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Upplýsingar

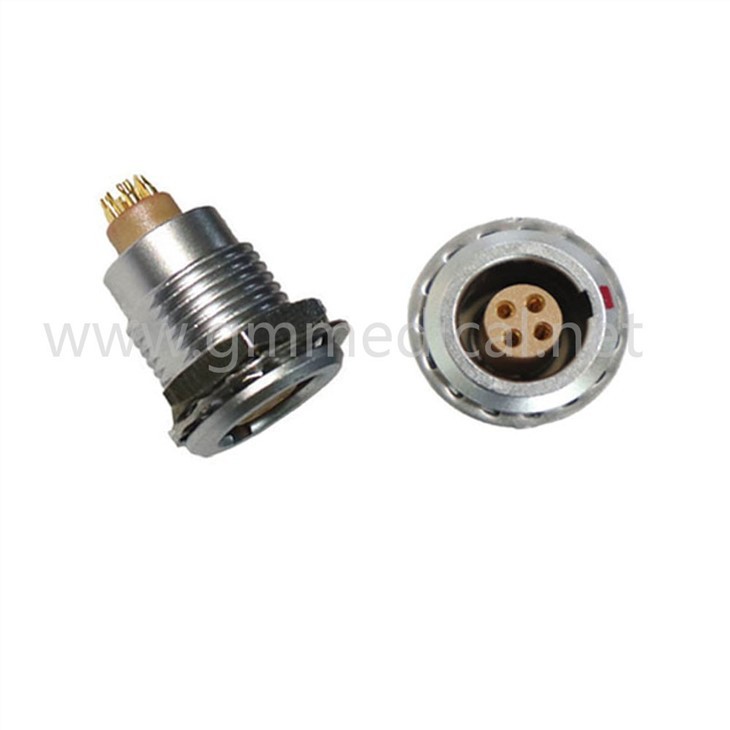

Vöruheiti: Push Pull Sjálflæsandi fjölpóla tengi föst innstunga
Uppruni: Kína Vörumerki: Greatmade Gerð: hringlaga ýta
Umhverfi: Innandyra Kyn: Kvenkyns/karlkyns Yfirborðsmeðferð: Perlukróm
Pinna: 2 til 16 pinna IP-stig: IP50 Tengiliði: Lóðmálmur
Hafðu samband við meðferðaraðila: Húðað gull Þol:Yfir 5000 sinnum push-pull Húsefni: Krómhúðað kopar
Einangrunarefni: PPS Notkun: Bifreiðar/samskipti/iðnaður/Djódd skjár
Umbúðir
1 PCS tengi í PE poka
50-100 PCS tengi í litlum kassa/teiknimynd
- Höfn: Shenzhen, Kína
- Leiðslutími:
-
Magn (stykki) 1 - 200 201 - 500 >500 Afgreiðslutími (dagar) 5 7 Á að semja
Algengar spurningar
Q1: Hvernig virkar push pull tengi?
Push-pull tengi koma í veg fyrir slysaaftengingu með því að nota sterkan sjálflæsandi búnað sem gerir kleift að tengja tengið með því að ýta klónni í innstunguna. Hins vegar er ekki hægt að rjúfa tenginguna með því einu að toga í það.
Q2: Getur þú framleitt sérsniðnar vörupantanir? OEM eða ODM pantanir?
Jú. Með reynslu af OEM og ODM framleiðslu getum við veitt þér sérsniðnar tengilausnir í einu.
Q3: Gefur þú ókeypis sýnishorn?
Nei, og þú þarft að borga fyrir sendingargjald.
Q4: Hvernig flytur þú vörurnar?
Eins og kröfu okkar um getur það farið fram með flug- / sjófrakt / hraðsendingum (DHL/UPS/FEDEX, td.).
